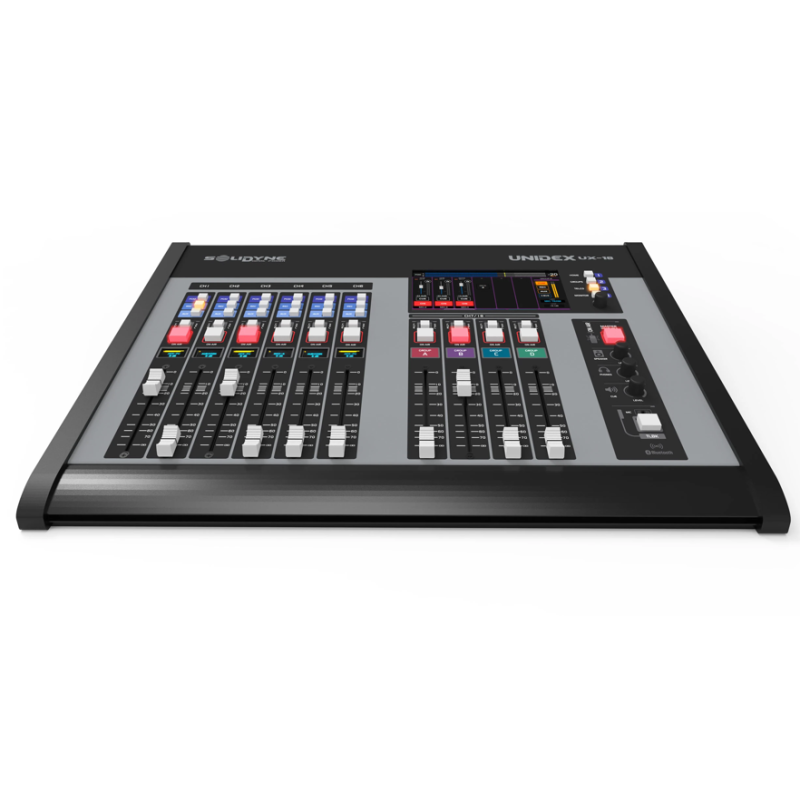

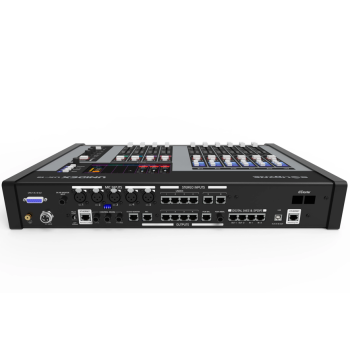

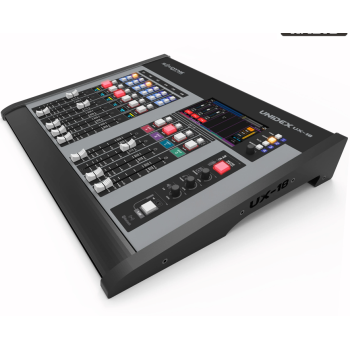

SOLIDYNE UX18
Consola DSP digital IP de 18 canales con tecnología UNIDEX totalmente configurable

DESCRIPCIÓN:
UX18 Consola de audio IP Solidyne Unidex de 18 canales, con Dante AES67 o funcionamiento autónomo. Admite de 5 a 13 micrófonos Phantom y hasta 8 dispositivos de telecomunicaciones, incluyendo teléfonos móviles Bluetooth. Conexión directa a internet a la planta Xmtr y salida directa de streaming con procesador DSP interno. Reproducción ASIO a PC de 16 canales USB y procesamiento VST.

- Consola de 18 canales.
- 10 canales físicos: 6 individuales, 4 agrupables o individuales.
- 23 entradas en la versión estándar. 39 entradas en la versión /A67 (DANTE).
- Entradas a canales y buses a salidas físicas totalmente enrutables.
- Multiescena, multiusuario.
- Procesamiento DSP para entradas: EQ, Deesser, Dynamics.
- De 4 a 20 entradas de micrófono.
- Centro de telecomunicaciones para hasta 8 teléfonos móviles. 5 buses de audio digital: PGM, AUD, AUX, VBUS y CUE.
- 23 salidas en la versión estándar. 39 salidas en la versión /A67 (DANTE).
- Dispositivos USB 2.0 estéreo 4x4.
- Pulsadores iluminados profesionales de larga duración.
- Faders profesionales de tacto suave de cerámica conductiva con 15 años de vida útil.
- Botón Master Mic.
- Configuración y control web HTML5 incluido.
- Pantalla LCD táctil de 7" para control, configuración y operación.
- Transmisión integrada: Shoutcast, Icecast, RTP (compatible con Barix). Transmisión http/rtp entrante.
- Opcional: Versión Dante AES67 con 16x16 canales Dante AES67.

ESPCECIFICACIONES DE UX18
18 canales y 10 faders en el panel de la consola. Cuatro de ellos pueden gestionar un grupo de canales o usarse individualmente. Todos los canales virtuales se pueden controlar desde la pantalla táctil integrada, desde cualquier PC conectado a la red LAN o desde fuera de la emisora.
Escenas predefinidas: La distribución de las entradas en los 10 faders se programa por escena. Se pueden programar 12 escenarios diferentes para cambiar la distribución y el número de canales en cada programa de la emisora.
Mini pantalla OLED en cada canal: nombre del canal, vúmetro de entrada estéreo, nivel de fader e información.

- 23 entradas
- 39 entradas (versión /A67): 5 micrófonos con alimentación fantasma de 48 V, 3 líneas estéreo, 4 AES3 estéreo de 24 bits; todas las - frecuencias de muestreo utilizan un convertidor de frecuencia de muestreo interno, y 4 USB estéreo digital.
- 8 Unidex que admiten 4 líneas estéreo, 8 micrófonos adicionales o 4 sistemas Telco. Procesamiento de audio independiente en cada entrada.

- 2 x Digital AES3 estéreo (conversor de frecuencia de muestreo interno)
- 4 x USB estéreo
- 1 x Bluetooth (perfil manos libres full duplex + entrada de perfil musical A2DP)
- La opción UX18/A67 (Dante) añade a la consola 16 entradas mono y 8 estéreo.

- Entrada/Salida digital: AES3, USB, AoIP. Rango dinámico: 120 dBA.
- Respuesta de frecuencia: 20 Hz-20 kHz ±0,1 dB.
- THD: < 0,002 %.

- Entradas de línea analógicas. Nivel de entrada: máx. = +26 dBu. Mín. = -24 dBu. Nominal = +4 dBu
- Rango dinámico: 112 dBA
- Respuesta de frecuencia: 20 Hz-20 kHz ±0,25 dB
- Distorsión armónica: THD+N: 0,01 %

- Entradas de micrófono: Nivel de entrada: máx. = -24 dBu, mín. = -75 dBu, nominal = -50 dBu / 150 ohmios
- RUIDO: EN a -50 dBu de entrada = -125 dBA
- Respuesta de frecuencia: 20 Hz-20 kHz ±0,5 dB
- Distorsión armónica: THD+N: 0,01 %
- Encendido/apagado fantasma individual de +48 V // Cumple con la norma DIN 45596

- Entrada/Salida USB: Una salida USB 2.0 admite 16 canales; 4 reproducciones estéreo + 4 grabaciones estéreo
- Controlador compatible con ASIO 2.2 con mezcla de reproducción con reproducción ASIO y WDM simultánea.
- Admite aplicaciones host ASIO de 32 y 64 bits. Puede usar complementos VST
- Compatibilidad multicliente (múltiples aplicaciones ASIO en paralelo)
- Windows 11/10/8/7 (32 y 64 bits) // Control de volumen y silencio mediante la interfaz gráfica de usuario estándar de Windows

- 23 salidas
- 39 salidas (versión /A67): 1 PGM estéreo balanceado // 1 PGM estéreo no balanceado // 1 REC estéreo balanceado
- 8 mono no balanceado configurables (con mezcla negativa) (4 estéreo configurables)
- 2 AES3 estéreo, 48 kHz, 24 bits
- 16 Dante AoIP mono/8 estéreo (opcional) (8 enrutamientos fijos + 8 asignables)
- 2 Salas de control, altavoces estéreo y auriculares
- 2 Estudio de locutor, altavoces estéreo y auriculares + intercomunicador
- 4 USB estéreo // 2 AoIP estéreo de doble transmisión

- Salidas analógicas compatibles con enrutamiento flexible
- Salida balanceada
- Nivel de salida: Nominal = +4 dBu Máx. = + 24 dBu
- Rango dinámico: > 110 dBA
- Respuesta de frecuencia: 20 Hz-20 kHz ± 0,5 dB
- Distorsión armónica: THD: típica 0,005 % a 1 kHz

- GPIO, intercomunicador, dispositivos auxiliares: 1 luz indicadora (ESTUDIO A); 12 V CC, 250 mA
- 2 entradas GPIO configurables por el usuario (alta tensión activa: 3,3-15 V)
- 7 salidas GPIO configurables por el usuario.

- AUDIO: 1 entrada de receptor de monitor de aire estéreo (entrada Line7)
- 1 entrada de intercomunicación desde el estudio // 1 salida de intercomunicación al estudio

- Especificaciones del sistema de audio: 18 canales, 4 mezclas de bus estéreo + 1 bus PFL (CUE)
- 24 bits SR a 48 kHz
- Procesamiento de audio en todos los canales seleccionados por el usuario; Ecualizador paramétrico de 3 y 4 bandas, expansor, puerta de micrófono, compresor, limitador y De-Esser en micrófonos. Salidas Auto Mix-minus y enrutamiento de intercomunicación/intercomunicación.

RETARDO: 1,2 ms (línea analógica a salida analógica) // 1,4 ms (entrada a salida de micrófono mediante ecualizador + procesador de nivel + De-Esser).

Características especiales: Pantalla táctil integrada.
- Pantalla táctil de 7″ (1024 x 600 píxeles).
- Vúmetros, señal en directo, temporizadores, reloj.
- Ajustes de entrada/salida de canales + operación de telecomunicaciones + procesadores de audio.

Opción Dante AES67: Esta opción mantiene la configuración independiente del UX 18, añadiendo 16 entradas adicionales:
Dante gestiona 16 canales de entrada y 16 de salida.
Puerto de red dual configurable: redundante o en cadena. Permite trabajar en redes Dante existentes de hasta 512 x 512 canales.
8 salidas mono/4 estéreo adicionales con enrutamiento configurable, además de 4 salidas estéreo con enrutamiento fijo (PGM, REC, AUX, VBUS).

- Latencia inferior a un milisegundo con sincronización de +/- 1 microsegundo.
- Compatibilidad con AES67 RTP y SMPTE ST2110-30 RTP (dispositivos enrollados).

- Dimensiones y peso: 540 mm de ancho x 435 mm de fondo x 82 mm de alto.

- Peso:
UX18 = 6 kg // Adaptadores UDX = 0,33 kg cada uno // Kit de cables RJ45 = 4 kg // Caja de embalaje con UX18 y cables = 10 kg

- Certificaciones y estándares internacionales: Las consolas Unidex utilizan la fuente de alimentación MEPOS STFA 61-TO3.
- Con certificaciones: UL 62368-1, IEC 62368-1, IEC610000-4-2, IEC610000-4-2.
- Homologaciones: CE, CB, cRUus, RoHS2 // Emisión EMC: EN 55022 (CISPR22).
